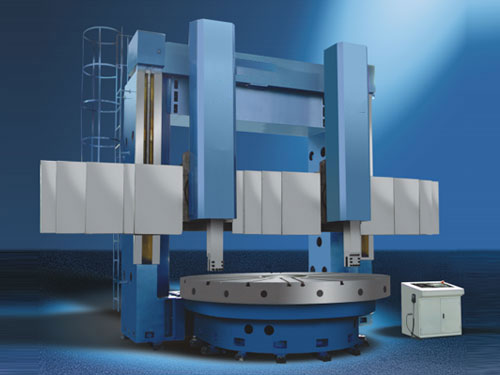

CK5231-CK5240-CK5250
產品特點
- 1、高剛性的龍門框架結構，大截面的立柱及橫梁，箱形結構，優化布筋，所有大件經有限元分析，確保受力狀況下的剛性。
- 2、工作臺采用恒流靜壓導軌，承載能力大，回轉精度高。
- 3、主傳動采用二檔或四檔機械變速，用戶可自由選配交流變頻、交流伺服或直流伺服電機。
- 4、可選配主軸編碼器以車削螺紋。
- 5、大直徑滾珠絲桿，配進口行星減速器輸出超大扭矩進給力。
- 6、橫梁鑲鋼導軌，液壓卸荷，X向也可選裝靜壓導軌，Z向可選裝滾滑復合導軌，以適用高定位精度要求工況。
- 7、獨立的大容量液壓站，可選配油冷機。
- 8、橫梁導軌不銹鋼伸縮防護，立刀架固定防護罩。
- 9、SIEMENS或FANUG數控系統。
- 10、可選裝直線光柵構成閉環控制。
- 11、用戶可自行選擇配置一個數控刀架、一個數控一個PLC控制刀架或兩個數控刀架。
- 12、可選裝刀庫。
- 13、可選裝機內對刀儀，可選配磨削主軸。
規格參數
|
參數名稱
|
單位
|
CK5231E H/W
|
CK5240 H/W
|
CK5250 H/W
|
|
|
車削直徑
|
mm
|
3150
|
4000
|
5000
|
|
|
工作臺直徑
|
mm
|
2830
|
3600
|
4500
|
|
|
工件高度H
|
mm
|
2000/2500/3150
|
2500/3150/3800
|
2500/3150/4000
|
|
|
工件重量
|
t
|
25
|
32
|
32/50
|
|
|
右垂直刀架切削力
|
kn
|
35
|
40
|
40
|
|
|
左垂直刀架切削力
|
kn
|
30
|
35
|
35
|
|
|
總切削力
|
kn
|
63
|
63
|
63
|
|
|
工作臺扭矩
|
kn.m
|
100
|
125
|
125
|
|
|
工作臺轉速范圍
|
r/min
|
1.6-50
|
1.25-40
|
1.25-40
|
|
|
垂直刀架搬度極限
|
度°
|
±30。
|
±30。
|
±30。
|
|
|
數控垂直刀架進給量級數
|
級Step
|
無級stepless
|
無級stepless
|
無級stepless
|
|
|
數控刀架進給量范圍
|
mm/min
|
0.1-500
|
0.1-500
|
0.1-500
|
|
|
普通刀架進給量范圍
|
mm/min
|
0.1-500
|
0.1-500
|
0.1-500
|
|
|
橫梁行程
|
mm
|
1600/2100/2750
|
2100/2750/3400
|
2100/2750/3600
|
|
|
橫梁移動速度
|
mm/min
|
350
|
350
|
350
|
|
|
右垂直刀架垂直行程
|
mm
|
1000/1250
|
1250/1400/1600
|
1600
|
|
|
右垂直刀架水平行程
|
mm
|
1840
|
2265
|
2765
|
|
|
左垂直刀架垂直行程
|
mm
|
1000/1250
|
1250/1400/1600
|
1600
|
|
|
左垂直刀架水平行程
|
mm
|
1840
|
2265
|
2765
|
|
|
普通刀架快移速度
|
mm/min
|
3000
|
3000
|
3000
|
|
|
數控刀架快移速度
|
mm/min
|
3000
|
3000
|
3000
|
|
|
刀桿截面尺寸（寬*高)
|
mm
|
50*50
|
50*50
|
50*50
|
|
|
主電動機功率
|
Kw
|
75
|
75
|
90
|
|
|
數控系統
|
FANUC/SIEMENS/廣數/華中數控
|
||||
|
電子手輪
|
日本東測TOSOKU
|
||||
|
機床外形尺寸(長*寬*高)
|
cm
|
678*525*525
工作高度為200 |
1090*678*820
工作高度為200 |
1296*678*821
工作高度為200 |
|
|
機床重量
|
t
|
52
|
76
|
82
|
|
|
備注
|
1、主電機可選擇普通，變頻，直流或交流伺服 2、要配置主軸編碼器時主電機必須是變頻以上配置 3、技術參數中有多項選擇的排個的為標準配置 |
||||
